Teknisk information

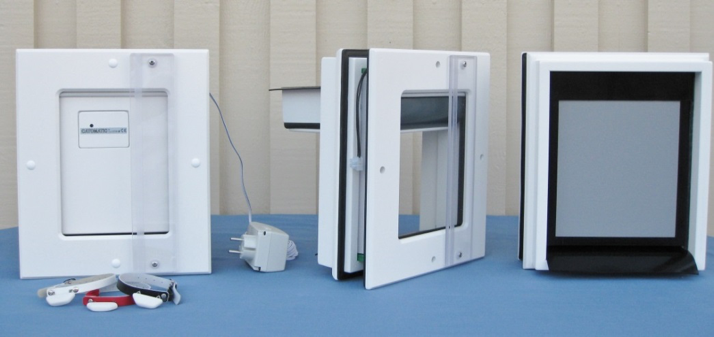

Gällande CATOMATIC kattport modell 2530-5.

teknisk information om kattporten

Storlek: Största mått: Bredd 273mm x höjd 323 mm.
Håltagning: Bredd 250 mm x höjd 300 mm.
Frigångsmått i öppningen: Bredd 153mm x höjd 153 mm.
” med skydd för krypande barn: Br.100 mm x h.153 mm.

Utv.material: Ram: Vit härdlackerad plast samt EPDM gummitätlist.
Rörlig port: Ljusgrå PP-laminat samt EPDM gummi i kanterna.
Inv. material: PVC skivor målade med härdlack i kulör Vit NCS 0502-Y.

Rörlig port: Tjocklek 70 mm. Den består av 2 delar, varav den yttre är
isolerad och är fäste för drivanordning, axel mm. Den inre
delen är fjädrande för att vid beröring påverka elektroniken
till att backa porten något under stängningsfasen.

Kodsändare: Aktiveras inom 12-14 cm från rörliga porten och sänder kod
med AM impulsmodulerad bärvåg bara inom portens närområde.
Batteri 3V litium räcker c:a 2 år. Kodsändaren är monterad på
fjädrande halsband i rött, svart, eller vitt.

Drift: Skyddstransformator (ljusgrå) ansluts till 220V. Sekundärt 11.5V
växelspänning kopplas till porten. 6 meter vit lågspänningskabel
medlevereras.

Elektronik: På ett och samma kretskort (lätt utbytbart) är likriktare, radiodel,
avkodare, digitalt styrsystem, drivsteg, lätt utbytbar termosäkring
samt driftinställningsreglage.

Motor: 12V likströmsmotor.

Strömförbrukning: I viloläge är strömförbrukningen ca 3 Watt (inkl. transfor-
mator). Vid portöppning drar den ca 7 Watt (inkl. transformator).

——————————————————————

Tillval:
Tätningsram av EPDM-gummi för yttre dörrblad då dörren består
av hopkopplade dörrblad. Med denna följer måttmall för säker in-
montering.

——————————————————————

Garanti: Funktionsgaranti under 2 år vid normalt handhavande och rätt
installation i enlighet med garantibeviset. Ev. batteribyte ingår ej.

——————————————————————

Tillverkaren förbehåller sig rätten att ändra utförande och specifikationer.
